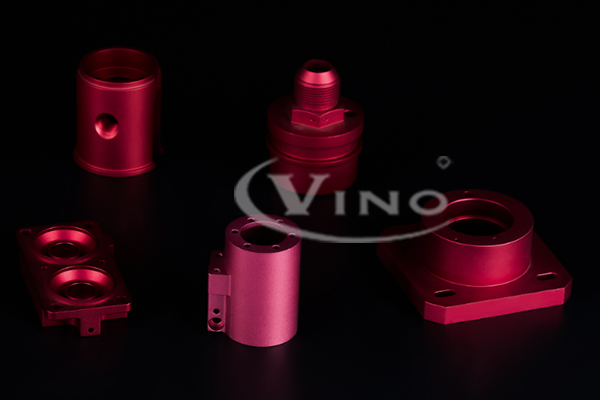

在精密機械加工領域，薄壁筒狀零件因其結構輕巧、耗材少、適配性強等優勢，被廣泛應用于航空航天、汽車制造、電子設備、醫療器械等高端裝備領域。這類零件的壁厚通常在0.5-5mm之間，具有剛度低、抗變形能力差的特點，在裝夾和加工過程中，極易因夾緊力過大、受力不均、定位偏差等問題產生變形，導致零件尺寸精度、形位公差無法滿足設計要求，甚至造成零件報廢，大幅增加生產成本、降低生產效率。因此，設計一款科學合理、適配性強的精密裝夾工裝，成為解決薄壁筒狀零件加工難題、提升加工質量的核心關鍵。
精密機械加工對裝夾工裝的核心要求是“定位精準、夾緊平穩、變形可控”，尤其是針對薄壁筒狀零件，裝夾工裝不僅要實現零件的快速定位與牢固夾緊，更要最大限度減少裝夾變形，兼顧加工便利性與通用性。當前，傳統裝夾方式如三爪卡盤裝夾、四爪卡盤裝夾等，在加工薄壁筒狀零件時存在明顯局限：三爪卡盤定心精度有限，夾緊力集中在三點，易導致零件圓周方向受力不均，產生橢圓變形；四爪卡盤雖可手動調整夾緊點，但操作繁瑣、效率低下，且難以保證各夾緊點受力一致，不適用于批量精密加工；普通虎鉗裝夾則易損傷零件外表面，同時無法適配不同直徑、長度的薄壁筒狀零件，通用性較差。這些痛點倒逼行業不斷優化裝夾工裝設計，研發適配薄壁筒狀零件加工需求的專用精密裝夾設備。
用于薄壁筒狀零件的精密裝夾工裝，其設計需立足零件結構特點和加工工藝要求，重點突破定位精度、夾緊方式、變形控制三大核心難點，同時兼顧通用性、經濟性和操作性。在定位設計方面，需遵循“基準統一、定位精準”的原則，根據薄壁筒狀零件的加工基準（內孔基準或外圓基準），選擇合適的定位方式。對于以內孔為基準的零件，通常采用心軸定位，心軸與零件內孔的配合間隙需嚴格控制在0.005-0.01mm之間，既能保證定位精度，又能避免配合過緊導致的內孔變形；對于以外圓為基準的零件，可采用V型塊定位與端面定位相結合的方式，V型塊選用硬質合金材質并進行淬火處理，提高耐磨性和定位穩定性，端面定位則采用柔性墊片，減少端面壓力對零件的影響。此外，定位結構需設置導向裝置，方便零件快速裝夾，降低操作難度，提升裝夾效率。
夾緊方式的優化是控制薄壁筒狀零件裝夾變形的關鍵，核心是實現“均勻受力、柔性夾緊”。傳統剛性夾緊方式因受力集中，極易導致零件變形，因此，精密裝夾工裝多采用柔性夾緊或自適應夾緊結構。其中，液壓柔性夾緊工裝應用最為廣泛，其通過液壓系統控制多個夾緊點同步動作，使夾緊力均勻分布在零件圓周表面，夾緊力大小可通過溢流閥精準調節，根據零件壁厚、材質（鋁、銅、不銹鋼等）的不同，靈活調整夾緊壓力，避免因夾緊力過大產生塑性變形，或因夾緊力過小導致加工過程中零件松動。對于薄壁細長筒狀零件，還可在工裝中設置輔助支撐結構，如可調節式中心架、彈性支撐套等，減少零件加工過程中的振動和彎曲變形，進一步提升加工精度。
除了定位和夾緊結構的優化，精密裝夾工裝的材質選擇和加工精度也直接影響其使用效果。工裝主體通常選用高強度鑄鐵或合金鋼，經過時效處理消除內應力，防止工裝自身變形，保證裝夾穩定性；定位面和夾緊面需進行精密磨削加工，表面粗糙度控制在Ra0.8μm以下，平面度和圓柱度誤差不超過0.002mm，確保定位和夾緊的精準度。同時，為提升工裝的通用性，可設計成可調節式結構，通過更換定位套、夾緊爪等配件，適配不同直徑、長度的薄壁筒狀零件，減少工裝的設計和制造成本，滿足批量生產和多品種加工的需求。例如，某航空零部件加工廠研發的可調節式精密裝夾工裝，可適配直徑50-200mm、長度100-500mm的各類薄壁筒狀零件，裝夾精度可達0.003mm，大幅提升了加工效率和零件合格率。
在實際應用中，精密裝夾工裝的合理使用的也至關重要。操作人員需嚴格按照操作規程進行裝夾操作，先調整定位裝置，確保零件定位精準，再逐步調節夾緊力，避免夾緊力突變；加工過程中，需實時觀察零件的加工狀態，及時調整切削參數和夾緊力，防止因切削力過大或振動導致零件變形。此外，工裝需定期進行維護和校準，檢查定位面、夾緊面的磨損情況，及時進行修復和磨削，確保工裝的裝夾精度長期穩定。以汽車發動機氣缸套加工為例，氣缸套作為典型的薄壁筒狀零件，其內徑精度和圓度要求極高，采用液壓柔性裝夾工裝后，裝夾變形量控制在0.002mm以內，內徑尺寸精度可達IT6級，零件合格率從傳統裝夾方式的85%提升至99%以上，生產效率提升30%，大幅降低了生產成本。
隨著精密機械加工技術向高精度、高效率、智能化方向發展，薄壁筒狀零件的應用范圍將不斷擴大，對裝夾工裝的要求也將進一步提高。未來，裝夾工裝將朝著智能化、集成化方向升級，通過融入傳感器、控制系統等元素，實現夾緊力的實時監測和自動調節，精準控制裝夾變形；同時，將裝夾工裝與數控機床、機器人等設備集成，實現零件的自動化裝夾、加工和檢測，提升生產智能化水平。此外，輕量化、環?；矊⒊蔀檠b夾工裝的設計趨勢，在保證裝夾精度和穩定性的前提下，優化工裝結構，選用輕量化材質，降低能源消耗和制造成本。
綜上所述，用于裝夾薄壁筒狀零件的精密裝夾工裝，是解決這類零件加工變形難題、提升精密機械加工質量和效率的核心裝備。其設計需立足零件結構特點和加工需求，重點優化定位精度、夾緊方式和變形控制，兼顧通用性、經濟性和操作性；在實際應用中，需規范操作流程，加強工裝維護校準，充分發揮工裝的核心作用。隨著技術的不斷進步，精密裝夾工裝將不斷迭代升級，為薄壁筒狀零件的精密加工提供更可靠的支撐，推動精密機械加工行業向更高質量、更高效率的方向發展。
